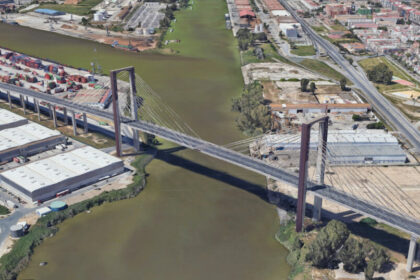

AMPLIACIÓN DE PUENTE ATIRANTADO

Para llevar a cabo la ampliación de calzada de un puente atirantado es necesario realizar una nueva estructura que trabaje solidariamente con la existente, para lo cual se requerirán nuevos tirantes, la ampliación de pilonos y el refuerzo de las cimentaciones. Además de realizar la ampliación del puente se aprovecha para realizar trabajos de durabilidad y rehabilitación.

Antes de pasar a detallar las actuaciones a realizar, grafiamos los diferentes elementos para una mayor comprensión.

Seguidamente, pasamos a describir las diferentes actuaciones necesarias para llevar a cabo la ampliación del puente.

CIMENTACIONES

Tanto en los pilonos como en las pilas de retenida es necesario realizar una mejora del terreno mediante inyecciones para posteriormente realizar un nuevo encepado que permita alojar la ampliación de las pilas.

AMPLIACIÓN DE PILONOS

La ampliación de los pilonos, que acogerá los anclajes de los nuevos tirantes, será a base de módulos de estructura metálica. Esta estructura se conectará con la existente para solidarizar los diferentes elementos.

AMPLIACIÓN DE PILAS DE RETENIDA

La ampliación de estas pilas será de hormigón armado. Dado la altura de las mismas, será necesario el uso de encofrados trepantes.

AMPLIACIÓN DE TABLERO Y SUSTITUCIÓN DE TIRANTES

La ampliación del tablero se realizará mediante costillas o dovelas metálicas que se colocarán bajo el tablero existente y serán sujetadas mediante tirantes a los pilonos.

La colocación de estas costillas y tirantes debe realizarse de forma simétrica y simultánea. A continuación, de forma esquemática, se muestra un avance de lo que serían los trabajos.

MEDIOS AUXILIARES

Los elementos auxiliares y sus usos son los que se resumen a continuación:

PLATAFORMA MÓVIL DE TRABAJO

ÚTIL DE IZADO

Adjuntamos los siguientes videos que pueden ser de vuestro interés:

Ampliación del Puente de Rande: Es la misma tipología que el puente del Centenario pero su ampliación se realiza mediante dovelas a ambos lados del tablero, generando dos nuevos carriles de circulación.

Construcción del Puente atirantado de la Ronda del Tajo en Talavera de la Reina
